Actualización Normativa en Estudios Geofísicos
Las nuevas normativas NCh2369:2025 y NCh3793:2025 establecen que la clasificación del suelo de fundación debe basarse en la determinación de Vs30 y su verificación mediante el periodo fundamental del suelo T
En Ruv Ingeniería, utilizamos métodos geofísicos avanzados basados en ondas de superficie para garantizar una clasificación técnicamente coherente, reduciendo la incertidumbre en el diseño sísmico.
MASW (Activo)
Determinación de Vs30
El método MASW (Multichannel Analysis of Surface Waves) es una técnica geofísica activa basada en el análisis de la dispersión de ondas superficiales (Rayleigh) generadas artificialmente.
Aplicación normativa
- ✓ Determinación de Vs30 conforme a NCh3793:2025
- ✓ Caracterización de rigidez dinámica del subsuelo somero
SPAC / ESAC (Pasivo)
Determinación de Vs30
Técnicas pasivas basadas en el análisis de la coherencia espacial del ruido sísmico ambiental. Permiten obtener curvas de dispersión de velocidad de fase y estimar el perfil Vs(z)
Ventaja técnica
- ✓ Efectivos para investigar mayores profundidades
- ✓ Complementan los resultados obtenidos mediante MASW
HVSR – Método Nakamura
Determinación de T_g
Técnica pasiva que permite estimar el periodo fundamental del suelo (Tg) a partir del análisis espectral del ruido sísmico ambiental.
Aplicación normativa
- ✓ Determinación de Tg según NCh2369:2025
- ✓ Verificación del tipo de suelo de fundación
- ✓ Evaluación de efectos dinámicos locales
Los tipos de suelo de fundación (A–F) se definen por Vs30 y se verifican con Tg.
Medir ambos parámetros reduce incertidumbre, evita rediseños y mejora la seguridad sísmica del proyecto.
MétodoMASW
El método MASW (Análisis Multicanal de Ondas Superficiales) es una técnica geofísica activa que se utiliza para evaluar las propiedades del subsuelo, como la velocidad de onda de corte (Vs), mediante el análisis de ondas superficiales, principalmente ondas de Rayleigh, generadas artificialmente. Estas ondas se producen al golpear una superficie con un martillo o una fuente sísmica, y su propagación se registra con una serie de geófonos alineados. El análisis de la dispersión de estas ondas permite construir un perfil de velocidad Vs del subsuelo, que es útil para estudios geotécnicos y de caracterización del suelo.
Ventajas del Método MASW
- No invasivo: No requiere perforaciones ni excavaciones, lo que minimiza la alteración del suelo.
- Rápido y eficiente: Permite cubrir grandes áreas y obtener perfiles de velocidad de forma rápida y rentable.
- Versátil: Puede utilizarse en una variedad de entornos y condiciones del suelo.
- Sensible a cambios en el subsuelo: Detecta variaciones en la velocidad de onda de corte, lo que permite identificar diferentes capas y anomalías.
MétodoReMi
El método ReMi (Refracción de Microtremores) es una técnica geofísica no invasiva que se utiliza para determinar la velocidad de las ondas de corte (Vs) en el subsuelo, basándose en el análisis de las ondas superficiales presentes en el ruido ambiental, como el generado por el tráfico. Este método es útil para caracterizar el suelo, evaluar la rigidez y obtener información sobre la distribución de capas en el subsuelo, siendo especialmente valioso en áreas urbanas donde la sísmica de refracción tradicional puede verse afectada por el ruido.
Ventajas del Método MASW
- No invasivo: No requiere perforaciones ni fuentes de energía artificiales, lo que lo hace adecuado para áreas urbanas y sensibles.
- Económico: Generalmente, es menos costoso que otros métodos sísmicos que requieren fuentes de energía controladas.
- Rápido: La adquisición y procesamiento de datos son relativamente rápidos, lo que permite cubrir grandes áreas en poco tiempo.
- Versátil: Se puede utilizar en una variedad de ambientes, incluyendo áreas urbanas, minería y estudios geotécnicos.
- Información valiosa: Permite obtener perfiles de velocidad de onda de corte (Vs) detallados, que son cruciales para la evaluación del riesgo sísmico, la clasificación del suelo y la determinación de propiedades dinámicas del terreno.
MétodoNakamura
Actualización normativa en estudios geofísicos Las NCh2369:2025 y NCh3793:2025 establecen que la clasificación del suelo de fundación debe basarse en la determinación de Vs30 y su verificación mediante el periodo fundamental del suelo T8 , obtenidos mediante métodos geofísicos basados en ondas de superficie.
Medir Vs30 y Tg reduce incertidumbre y permite una clasificación de suelo
técnicamente coherente para el diseño sismico.
El método Nakamura, también conocido como método HVSR (Horizontal to Vertical Spectral Ratio), es una técnica geofísica no invasiva que se utiliza para evaluar las características del suelo, especialmente en relación a su respuesta sísmica. Se basa en el análisis de las vibraciones ambientales del terreno para identificar la frecuencia fundamental del suelo y estimar la profundidad del basamento rocoso.
¿Qué es?
Los tipos de suelo de fundación (A-F) se definen por Vs30 y se verifican Tg. Medir ambos parametros reduce incertidumbre, evita rediseños y mejora la seguridad sísmicas del proyecto
El método Nakamura, o HVSR, es una técnica pasiva, lo que significa que no requiere de una fuente sísmica controlada para realizar las mediciones. En cambio, se basa en el registro de las vibraciones ambientales del suelo, como el ruido generado por el viento, el tráfico o las actividades humanas.
¿Cómo funciona?

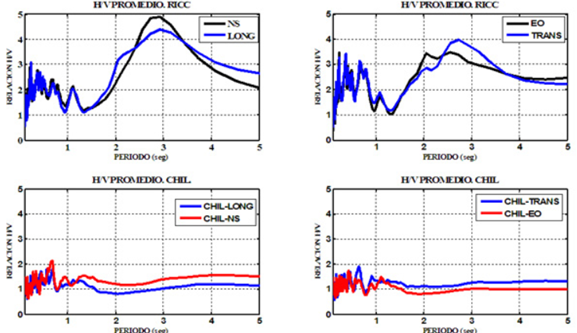

Un geófono triaxial (que registra las vibraciones en tres direcciones perpendiculares: norte-sur, este-oeste y vertical) se coloca sobre el terreno. Se analizan las señales registradas para obtener los espectros de Fourier de las componentes horizontal y vertical, y luego se calcula la razón entre ambos (H/V), de ahí el nombre «Horizontal to Vertical Spectral Ratio».
¿Para qué sirve?
- Identificar la frecuencia fundamental del suelo (f0): Esta frecuencia es importante porque puede coincidir con la frecuencia de resonancia de las estructuras, lo que puede provocar amplificación de las ondas sísmicas y, potencialmente, daños en los edificios.
- Estimar la profundidad del basamento rocoso: La razón H/V puede proporcionar información sobre la profundidad a la que se encuentra el estrato rocoso rígido, que sirve como base para los estratos de suelo más superficiales.
- Evaluar la vulnerabilidad sísmica de un sitio: Al identificar la frecuencia fundamental y la profundidad del basamento, se puede evaluar la respuesta del suelo a las ondas sísmicas y, por lo tanto, su vulnerabilidad ante terremotos.
Ventajas del Método Nakamura
- Es una técnica no invasiva, lo que significa que no requiere excavaciones ni perturbaciones del suelo.
- Es relativamente sencilla de implementar y requiere pocos instrumentos.
- Puede proporcionar información valiosa sobre la respuesta sísmica del suelo en un sitio específico.
NuestrosEquipos

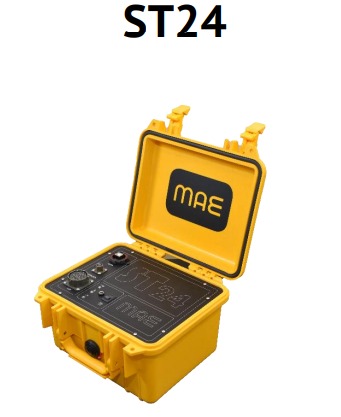

Sismógrafo MAE ST 24 canales ( MASW, ReMI y Refracción Sísmica)

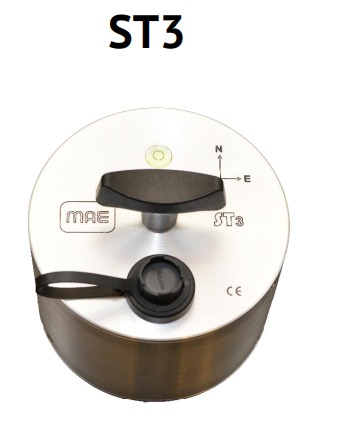

Sismógrafo ST3 con sensor 3D integrado, frecuencia 2 Hz, 3 canales, 24 bit (Método Nakamura, HVSR, H/V)
